記得哪位大神說過，弱電是Tech，強電是Power，精辟！深以為然。

在弱電工程中也需要懂得一些強電知識，應用最多的應該是：

功率的計算

供電線纜的選擇

配電箱的設計

如果想繼續精進的話，您的技能還可以延申到：

自控回路的設計

樓控、能耗、照明等系統的二次接線設計

弱電系統、數據中心的供配電設計

一、功率的計算

計算功率主要是為了向強電系統提資，要求做電源的預留；也是為了選擇合適的UPS設備；當然也是為了根據功率選擇合適的供電電纜。

弱電工程中功率計算最常用的方式當然是了解各個設備的功率，然后累加了，做個Excel表格，收集一下設備信息，一拉即可。

如果是應用公式的話，可以分為單相功率的計算和三相功率的計算（我們通常計算的是有功功率）

單相功率的計算：

p=uiCOSφ，COSφ為功率因數

三相功率的計算，通常是兩種方式

1、P=3uiCOSφ，u i 為相電壓和相電流

2、P=√3 UI COSφ  U I為線電壓和線電流

以上，根據電流算功率可以，根據功率算電流也可以。

二、供電線纜的選擇

關于供電線纜的選擇，通常是兩道題，第一題是選擇線纜的型號，第二題是選擇線纜的線徑。

關于線纜的型號，其實不用背那么多型號，根據我的經驗，弱電工程中常用的供電電纜型號主要可以分為三種：

1、YJV電纜，YJV電纜主要是用作電力傳輸中的主干電纜。

產品全稱：銅芯（鋁芯）交聯聚乙烯絕緣聚氯乙烯護套電力電纜；

YJV屬于大電纜了，用于三相主干電力傳輸，通常10平方以上的電纜會用YJV電纜，比如給機房配電箱的進線就可以用這種。簡言之弱電工程中系統級電源進線可以用YJV電纜。

至于如何選擇，現在通常是用3+1、3+2或4+1的模式，即3（L）+1（N）+1（PE）。

例如：3*10+2*6

2、BV線

BV線屬于低壓動力線，通常是獨股線，你家里的家裝電線通常都是BV線。

產品全程：銅芯聚氯乙烯絕緣布電線

BV線在弱電工程中的應用和系統級的YJV相比，你可以理解為機柜級的進線。比如給機柜、給分支配電箱供電就可以用這種。

3、RVV線

RVV線是軟線，全稱銅芯聚氯乙烯絕緣聚氯乙烯護套軟電線，又稱輕型聚氯乙烯護套軟線,俗稱軟護套線，是護套線的一種。

RVV線在弱電工程中應用極多，屬于設備級供電電纜，比如給攝像機、門禁什么的供電都可以用RVV線，4平方以下用的多一些。

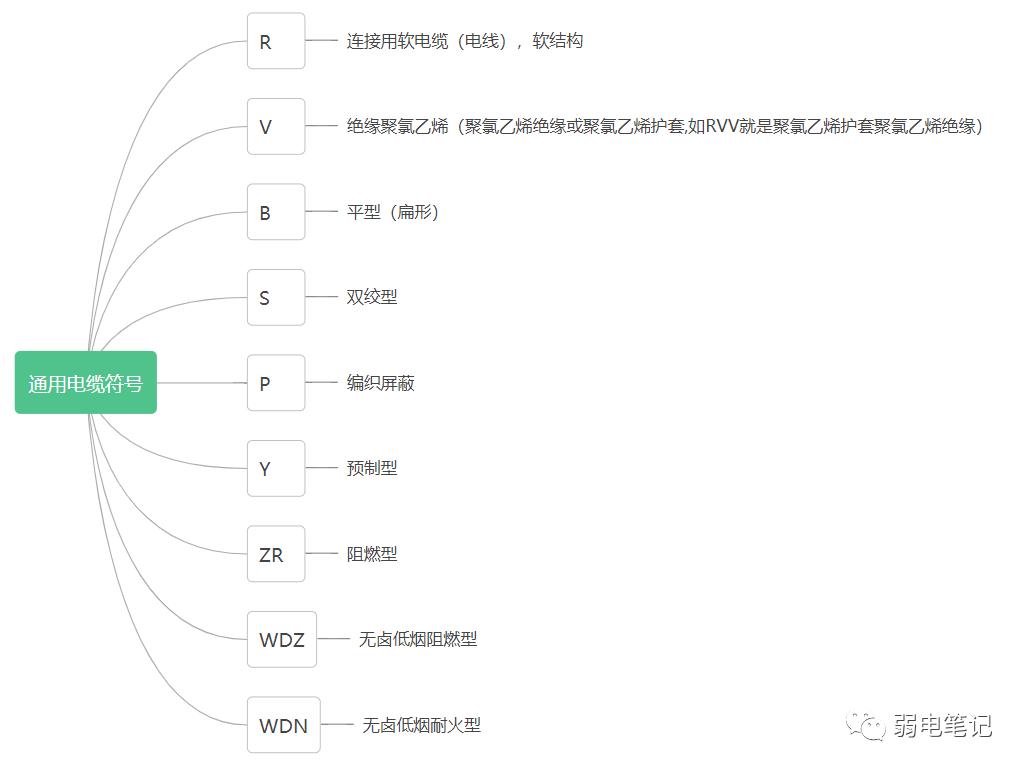

通用電纜符號解釋：

至于線徑的選擇，我們?nèi)蹼姽こ讨袑?duì)于線徑的選擇主要考慮兩方面：載流量和供電距離。

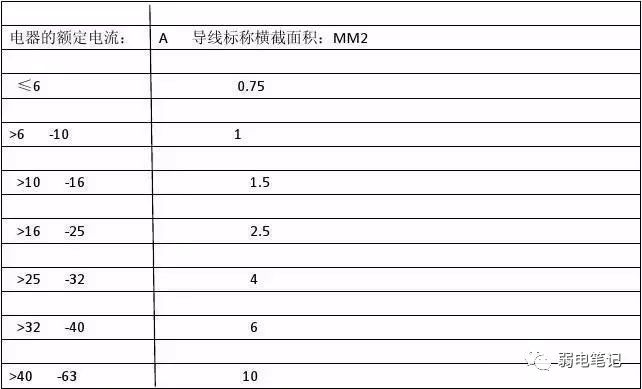

多大的電流配多大的電線，網絡上的表格、口徑和經驗比較多，大差不差隨便找一個：

第二個值得考慮的，是供電距離，這個和壓降相關，供電距離越大，線徑選擇就要更粗一些，短距離不需要考慮這些。

強電這塊說實話我也是個弟弟，建議你們關注知乎的“Patrick Zhang”，這才是真大神。

三、配電箱的設計

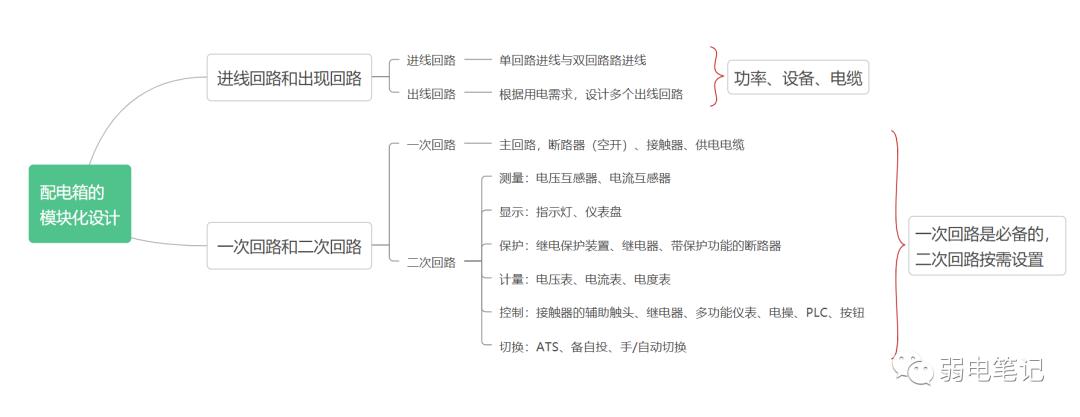

弟弟們，配電箱的設計不要懵，也不要怕。配電箱的設計就是個模塊化的設計，這個模塊，可以從兩個維度來理解：

1、進線回路與出線回路

2、一次回路與二次回路

所謂模塊化設計，就是從這兩個維度一塊一塊的設計，然后組合到一起就可以了。所以設計時頭腦一定要清晰，一定要抓住這兩個點不放！

粗略的說這么多，希望能把你腦海中隱隱約約的一些知識點給串聯起來，能給你一些啟發。
