1.1機房系統

1.1.1系統概述

隨著計算機事業的發展和計算機技術的廣泛應用，確保計算機設備正常運行的問題，越來越多的被人們所重視。計算機設備不同于其他的機器設備，不同的計算機系統對運行環境有不同的要求。機房環境除必須滿足計算機設備對溫度、濕度和空氣潔凈度，供電電源的質量，接地地線、電磁場和振動等技術要求外，還必須滿足機房中工作人員對照明、空氣的新鮮度和流動速度、噪音的要求。

機房工程解決方案，大體由以下部分構成：機房裝修、配電及UPS、防雷及接地、綜合布線、精密空調、新風回風、消防報警、環境監控等。

1.1.2機房建設要求

A類：對計算機機房的安全有嚴格的要求，有完善的計算機機房安全措施。

B類：對計算機機房的安全有較嚴格的要求，有較完善的計算機機房安全措施。

C類：對計算機機房的安全有基本的要求，有基本的計算機機房安全措施。

1.1.2.1.場地選擇

B類機房

應避開易發生火災危險程度高的地方

應避開有害氣體來源及存放腐蝕、易燃、易爆物品的地方

應避開低洼、潮濕、落雷區域和地震頻繁的地方

應避開強振動源和強噪音源

應避開強電磁場的干擾

應避開設在建筑物的高層或地下室及引水設備的下層或隔壁

應避開重鹽害地區

C類機房或參照B類機房各條執行

A類機房如B類機房，還應將其置于建筑物的安全區內

防火要求

C類機房的耐火等類應符合TJ16《建筑設計防火規范》中規定的二類耐火等類

B類機房的耐火等類應符合GBJ45《高層民用建筑設計防火規范》中規定的二類耐火等類

A類機房的耐火等類應符合GBJ45《高層民用建筑設計防火規范》中規定的一類耐火等類

B類A類其余工作間和輔助房間耐火等類耐火等類不低于TJ16《建筑設計防火規范》中規定的二類耐火等類

1.1.2.2.內部裝修

機房裝修材料采用難燃材料和非燃材料，應能防潮、吸音、不起塵、抗靜電等。

吊頂

B類或A類：吊頂龍骨+鋁制材料，吊頂內潔凈處理，內活動空間距離吊頂板300mm～1200mm。

墻面及隔墻

B類：墻漆涂料（不起塵）或防火材料貼面；隔墻輕鋼龍骨材料、砌磚、玻璃割斷。

A類：墻面安裝屏蔽材料或靜電涂料層保護；隔墻輕鋼龍骨材料、砌磚、玻璃割斷。

地面

B類：全鋼防靜電活動地板（地板下潔凈處理）

A類：絕緣材料、屏蔽材料或全鋼防靜電活動地板（地板下潔凈處理）

門窗

B類：采用乙類安全防火門，窗戶密閉處理

A類：采用乙類安全防火門，不設窗（如需要采用屏蔽透明材料窗，密封處理）。

環境

注：A類相當于30萬粒/ft3 ，B類相當于30萬粒/ft3

主機房內的噪聲，在計算機系統停機條件下，在主操作員位置測量應小于68dB（A）；在系統停機條件下主機房地板表面垂直及水平向的振動加速度值，不應大于500mm/s2

1.1.2.3.供配電

A、B類機房有要求：

計算站應設專用可靠的供電線路。

供電電源設備的容量應具有一定的余量。

系統獨立配電時，宜采用干式變壓器。安裝油浸式變壓器時應 符合GBJ232《電氣裝置安裝工程規范》中的規定。

至各種設備的電纜應為耐燃銅芯屏蔽的電纜。

選用銅芯電纜，嚴禁銅、鋁混用，若不能避免時，應 采用銅鋁過渡頭連接。

電源系統的所有接點均應鍍鉛錫處理，冷壓連接。

在機房出入口處或值班室，應設置應急電話和應急斷電裝置。

計算機系統接地應采用專用地線。專用地線的引線應和大樓的鋼筋 網及各種金屬管道絕緣。

計算機機房應設置應急照明和安全口的指示燈。

1.1.2.4.空調系統

A、B類機房有要求：

采用專用空調設備，若與其他系統共用時，應保證空調 效果和采取防火措施。

空調系統的主要設備應有備份，空調設備在能量上應有一定的余量。

應盡量采用風冷式空調設備，空調設備的室外部分應安裝在便于維修和安全的地方。

空調設備中安裝的電加熱器和電加濕器應有防火護襯，并盡可能使電 加熱器遠離用易燃材料制成的空氣過濾器。

空調設備的管道、消聲器、防火閥接頭、襯墊以及管道和配管用的隔 熱材料應采用難燃材料或非燃材料。

安裝在活動地板上及吊頂上的送、回風口應采用難燃材料或非燃材料。

新風系統應安裝空氣過濾器，新風設備主體部分應采用難燃材料或非燃材料。

1.1.2.5.防靜電、防雷擊、電磁波

A、B類機房需設計一套獨立的防雷防靜電接地，接地有如下要求：

交流工作地的接地電阻不宜大于4歐姆

安全保護地的接地電阻不應大于4歐姆

防雷保護地的接地電阻不應大于10歐姆

A、B類機房電磁干擾有如下要求：

無線電干擾磁場，在頻率范圍為0.15～1000MHz時不大于120dB

磁場干擾強度不大于800A/m（相當于100e）

1.1.3機房裝修

機房裝修工程，是整個機房的基礎，它主要起著功能區劃分的作用，不僅包括一般機房裝修所需要的鋪抗靜電地板安裝微孔吊頂，安裝鋁塑板墻面，還包括為放置機架、服務器等設備的預留空間。

1.1.3.1.區域劃分

機房組成應按設備運行特點及設備具體要求確定，一般宜由主機房、基本工作間、第一類輔助房間、第二類輔助房間、第三類輔助房間等組成。

設備采用分區布置，一般分主機區、存貯器區、數據輸入?yún)^(qū)、數據輸出區、通信區和監控調度區等。具體劃分是根據系統配置及管理而定的。

在通道與設備間的距離：兩相對機柜正面之間的距離不應小于1.5m，機柜側面距墻不應小于0.5m。當需要維修測試時，則距墻不應小于1.2m，走道凈寬不應小于1.2m。

例如：

基本工作間：主機房、監控室、網絡設備間

第一類輔助房間：空調房、UPS電源間、介質及設備維護間

第二類輔助房間：值班室、氣瓶間、衛生間

第三類輔助房間：緩沖區、參觀走廊

（主機房的使用面積是按照S=kA的規定公式設計計算，監控室、設備維護間、值班室的使用面積是按每人3.5m2計算。）

1.1.3.2.內部裝修

吊頂

機房棚頂裝修多采用吊頂方式。

機房內吊頂主要作用是：在吊頂以上到頂棚的空間做為機房靜壓送風或回風風庫、可布置通風管道；安裝固定照明燈具、走線、各類風口、自動來滅火探測器，防止灰塵下落等等。機房應選擇金屬鋁制材料，鋁板及其構件應具有質輕、防火、防潮、吸音、不起塵、不吸塵等性能。

地面

機房工程的技術施工中，機房地面工程是一個很重要的組成部分。機房地板一般采用抗靜電活動地板。

活動地板具有可拆卸的特點，因此，所有設備的導線電纜的連接、管道的連接及檢修更換都很方便?；顒拥匕逑驴臻g可作為靜壓送風風庫，通過帶氣流分布風口的活動地板將機房空調送出的冷風送入室內及發熱設備的機柜內，由于氣流風口地板與一般活動地板可互換性，因此可自由的調節機房內氣流的分布。

活動地板下的地表面一般需進行防潮處理（如涮防潮漆等）。若活動地板下空間作為機房空調送風風庫，活動地板下面還需做地臺保溫處理，保證在送冷風的過程中地表面不會因地面和冷風的溫差而結露。

機房地板要求做防塵、防水防潮、防霉、防靜電、保溫、隔熱等處理。地板板面標高300~350mm，需具有足夠空間形成地板下凈壓風庫并結合供配電系統的設計及施工。

墻面處理

墻面裝修通常包括墻面處理、抹灰飾面及隔音屏蔽處理。

墻面處理是指采用在機房建筑物的墻面、柱面上進行防塵、防潮、防水、保溫處理，抹灰飾面是指采用砂漿涂抹在建筑物的墻面、柱面上的一種裝飾技術，使房屋內部平整、光滑，清潔美觀，增強保溫、隔熱、隔音、防塵等性能。

機房內墻裝修的目的是保護墻體材料，保證室內使用條件，創造一個舒適、美觀而整潔的環境。內墻的裝飾效果是由質感，線條和色彩三個因素構成。目前，在機房墻面裝飾中最常見的是貼墻材料（如鋁塑板、彩鋼板）飾面等，其特點：表面平整、氣密性好、易清潔、不起塵、不變形。

1.1.3.3.供配電

配電工程是整體機房高可用性的后盾。機房采用機房專用配電柜來規范機房供配電系統，并采用UPS不間斷電源對設備進行供電，保證機房供配電系統的安全合理。

機房負載分為：主設備負載和輔助設備負載。

主設備負載指計算機及網絡系統、計算機外部設備及機房監控系統，這部分供配電系統稱為"設備供配電系統"，其供電質量要求非常高，應采用UPS不間斷電源供電來保證供電的穩定性和可靠性。

輔助設備負載指空調設備、動力設備、照明設備、測試設備等，其供配電系統稱為"輔助供配電系統"，其供電由市電直接供電。

機房內的電氣施工應選擇優質電纜、線槽和插座。插座應分為市電、UPS及主要設備專用的防水插座，并注明易區別的標志。照明應選擇機房專用的無眩光高級燈具。

1.1.3.4.供電系統

電源按380/220伏50Hz的低壓配電系統采用TN-S系統即三相五線制，單相三線制以實現強弱電設備無電流安全接地。

根據規范要求，一級負荷必須由兩路獨立的電源點供電，采取由大樓總配電室提供二路獨立的電源供電，并采用長延時UPS作為設備專用電源（長延時UPS的運行方式為在線式熱備份運行方式）。

正常情況下，由大樓提供的電源經UPS穩頻穩壓、調整電壓波形后為計算機設備供電，與此同時也為UPS的后備電池充電；一旦市電停電后，UPS的后備電池立即放電，經UPS逆變后給計算機設備供電，保證設備供電的連續性。這樣既能保證計算機設備供電的供電質量又能保證無瞬間斷電，保證了計算機設備的供電可靠性，確保計算機設備的安全運行。

1.1.3.5.配電柜

所有配電柜配電各項負荷需均衡配置，其均衡度應≥80%。

配電柜配置及其技術要求如下：

配電柜的柜面均設有電流表，電壓表、運行狀態指示燈和起停操作按鈕，以便于工作人員觀察設備運行情況和操作，確保工作人員的人身安全；

◇ 配電柜內設有速斷、過流等保護，保護設備運行安全和人身安全配電柜內均予留相應的備用開關和備用開關位；

◇ 主進線電纜、開關、接觸器等均留有一定的富裕容量，以備以后增容和增加用電設備時使用；

◇ 設有獨立的市電零、地母排，UPS配電柜內還設有獨立的計算機專用零、地母排，均有明顯的標記，便于施工中接線和檢查；

◇ 配電柜還設有緊急聯鎖接線端口，與消防緊急斷電按鈕相連，一旦發生火災，能迅速切斷電源，阻止火災漫延，減少事故損失；

◇ 柜內配置浪涌電壓抑制器確保輸入電壓穩定，確保機房設備免遭雷擊損壞。

1.1.3.6.機房照明

機房區內的照明系統是一個獨立的系統，與大樓的照明系統分開，設有獨立的照明配電箱，由機房內的動力配電柜供電，主機房區照度設計大于500Lx，輔助機房區照度設計大于300Lx。照明燈具采用全不銹鋼燈架電子整流裝置，40w菲力浦燈管的高效無眩電子熒光燈光角度為橫向75度縱向75度符合國標規格。

機房照明要求不閃爍，不產生眩光，照明度大，光線分布均勻，不直接照射光照面。

應急照明選用嵌入式筒燈，照度為一般照明的1/10，并宜為一般照明的一部分。應急照明燈具通常采用蓄電池式應急燈或由UPS電源供電。

機房內的事故照明系統自成一體，它僅作為市電停電及緊急事故情況時，工作人員安全下電和安全撤離使用，不作為工作照明用，因此對它的照度要求較低，為≥40Lx。

1.1.4防雷防靜電

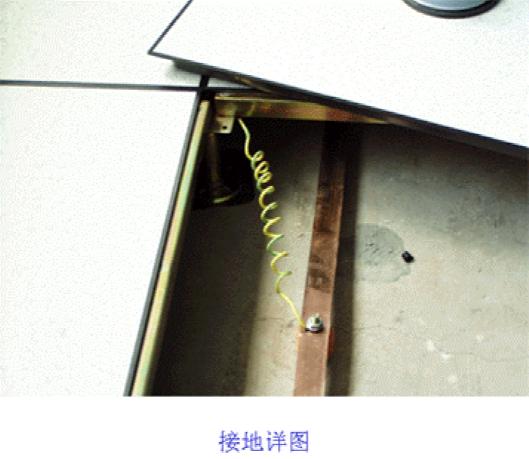

機房內應安裝一個良好的接地系統,使電源系統中有一個穩定的零電位,作為供電系統電壓的參考電壓。此外，當遇到雷電、機柜附近的強功率源或點火花干擾時，良好的機房接地系統也能對計算機設備起到一定的保護作用。

根據機房系統的要求，機房內提供的接地包括交流工作地、安全保護地及防雷保護地，機房專用直流工作地，其接地電阻<1Ω，機房的靜電電壓<1KV，鍍鋅鋼管、金屬軟管、金屬接線盒外殼等均進行了可靠接地。交流工作地的接地電阻<4Ω，安全保護地的接地電阻<4Ω，防雷保護地的接地電阻<10Ω。

安全保護地的作用為在絕緣被擊穿時保護人身和設備的安全和在絕緣未被擊穿時也有保護人身安全的作用.計算機機房內的安全保護地是將所有機柜的機殼,用數根絕緣導線并聯起來,再用接地母線與大地連接、安全接地電阻小于4Ω。

1.1.5空調系統

1.1.5.1.空調系統

機房空調系統的任務是為保證機房設備能夠連續、穩定、可靠地運行，需要排出機房內設備及其它熱源所散發的熱量，維持機房內恒溫恒濕狀態，并控制機房的空氣含塵量。為此要求機房空調系統具有送風、回風、加熱、加濕、冷卻、減濕和空氣凈化的能力。

空調要求：

◇ 機房單位面積的冷負荷為：257w/m2h

◇ 系統控制室單位時間換氣數：≥23次/h

◇ 數據中心機房單位時間換氣數：≥22次/h
